台式机电源供电

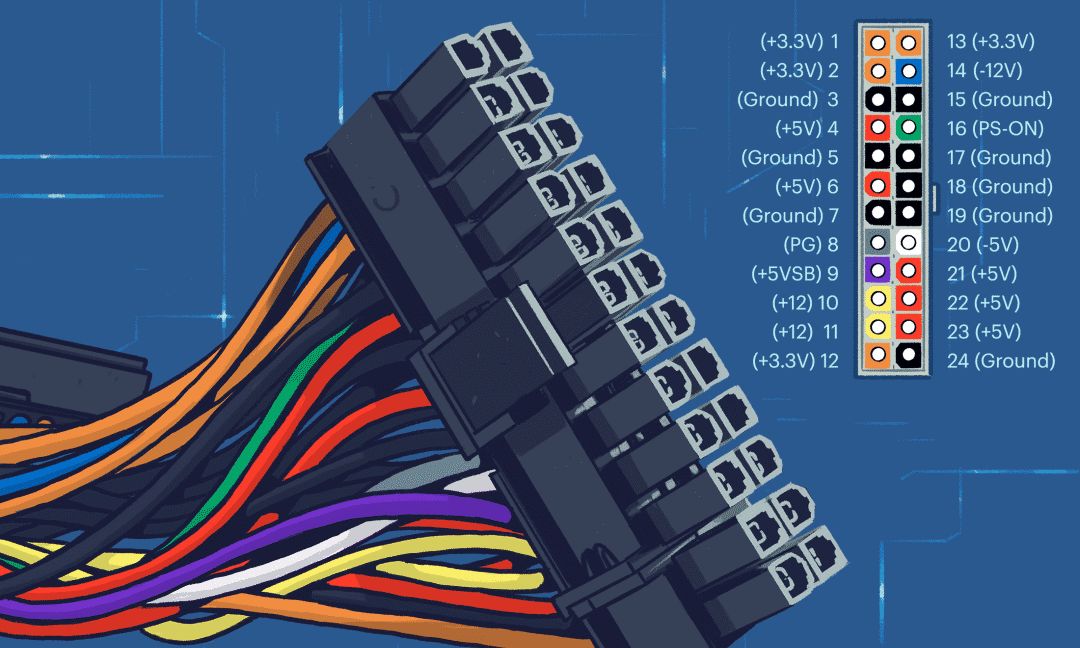

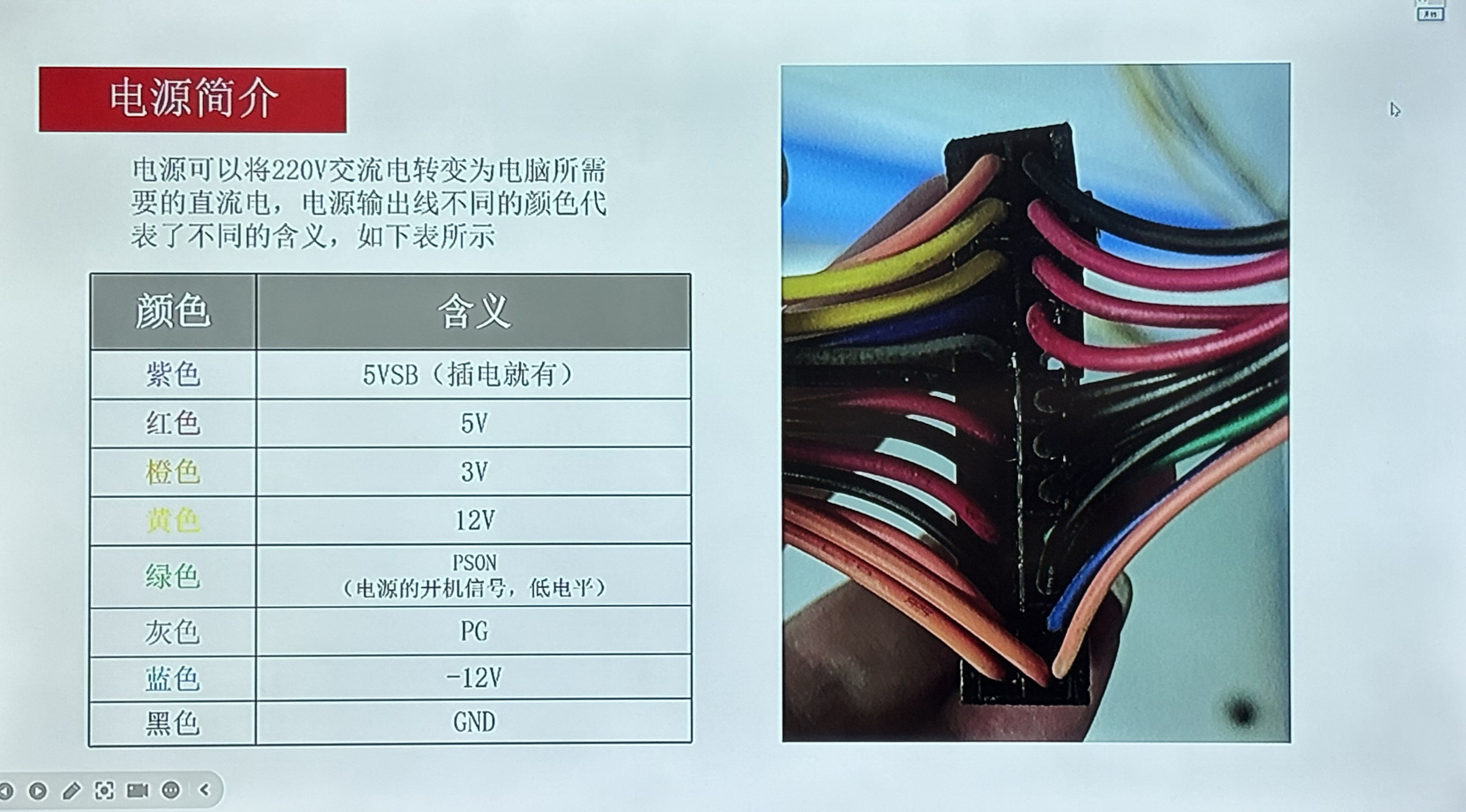

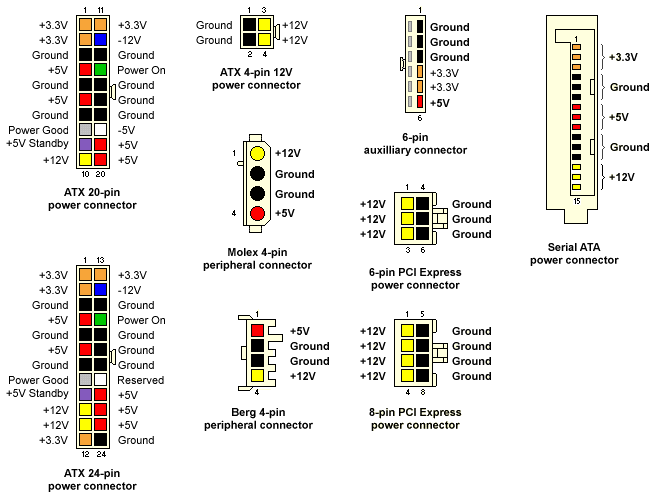

## 电源      |颜色|含义| | ---- | ---- | |紫色|5VSB（插电就有）| |红色|5V| |橙色|3V| |黄色|12V| |绿色|PSON（电源的开机信号，低电平）| |灰色|PG| |蓝色|-12V| |黑色|GND| `工作流程插上220v供电>拉低绿线电源开始工作>电源输出所有的供电>电源延时输出PG（灰线） `
