CPU-Z

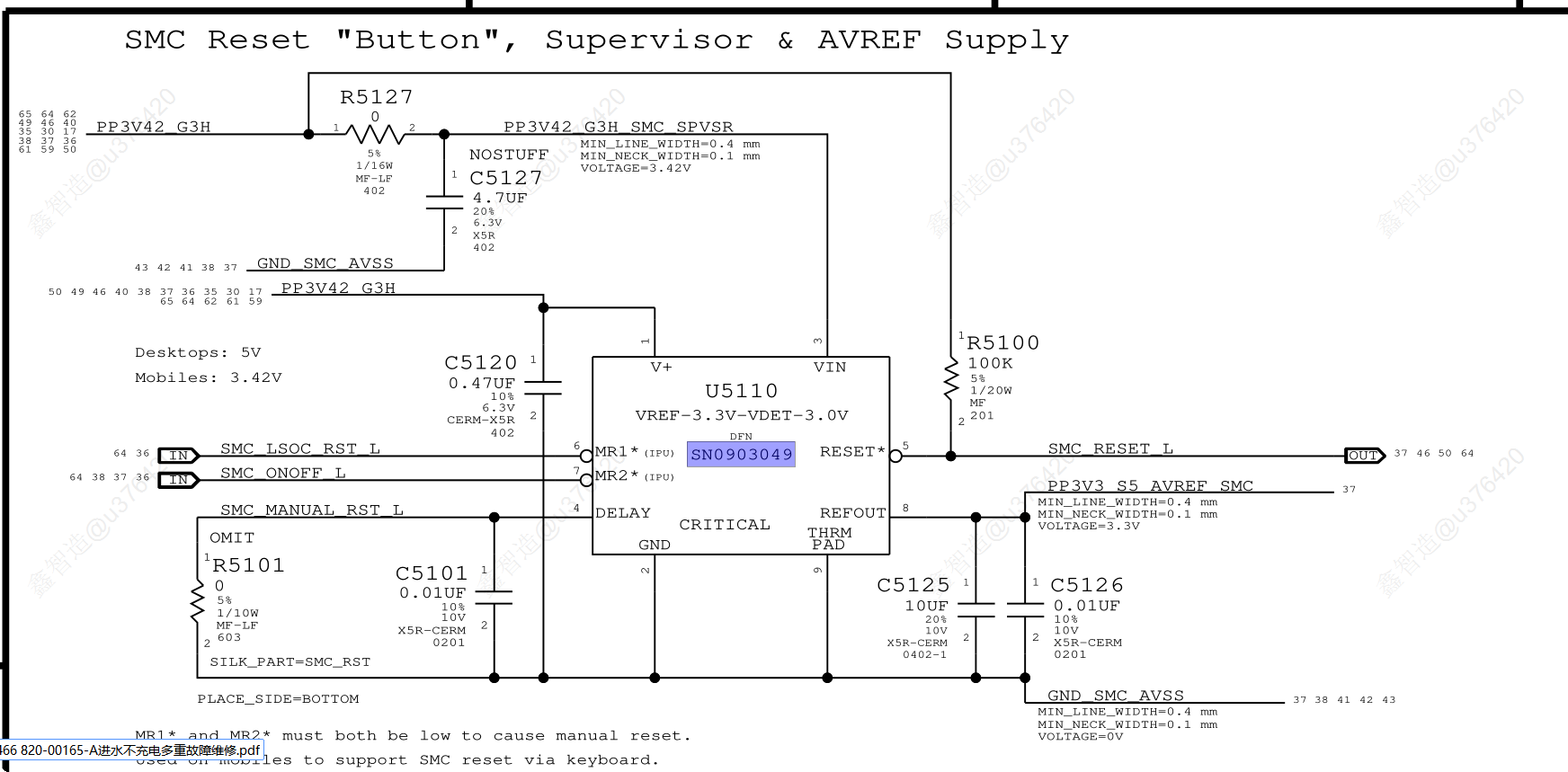

 一、核心芯片与功能定位 U5110(电压监控器/复位控制器) 型号为 VREF-3.3V-VDET-3.0V,具备以下功能: 电压监控:监测输入电压(VIN),当电压低于阈值(3.0V)时触发复位。 复位逻辑处理:接收外部复位信号(低电平有效),输出全局复位信号(RESET*)。 参考电压输出:REFOUT引脚(8脚)可提供稳定的参考电压(图中未外接负载,可能备用)。 二、电源输入与滤波 1. 主电源输入(V+) 输入源:通过 PP3V42_G3H(3.42V,桌面版)或系统其他电源(移动版3.42V)接入。 滤波与限流: R5127(1/16W,5%):限流电阻(若NOSTUFF未焊接则不接入),保护芯片。 C5127(4.7μF,6.3V X5R):电源滤波电容,滤除高频噪声,稳定V+电压。 2. 参考电压输入(VIN) 基准电压:通过 R1510(100kΩ,1/20W) 上拉至 AVREF_3V3(3.3V参考电压),为U5110提供电压检测基准。 滤波:C5120(0.47μF,10V X5R) 滤除AVREF_3V3的纹波,确保VIN稳定。 三、复位信号输入与逻辑 1. 外部复位输入(低电平有效) 输入信号(引脚1/2/4): SMC_LSOC_RST_L:系统低功耗复位信号。 SMC_ONOFF_L:电源开关复位信号。 SMC_MANUAL_RST_L:手动复位信号。 滤波处理: C5101(0.01μF) 与 R5101(OMIT,可选) 组成RC滤波,抑制输入噪声,避免误触发。 2. 手动复位逻辑(MR1*/MR2*) 触发条件:注释明确 “MR1* and MR2* must both be low”,即两个手动复位输入需同时为低电平,才能激活内部手动复位功能,增强抗干扰性。 信号连接:MR1*(引脚1)和MR2*(引脚2)直接接入外部手动复位信号,确保复位操作的可靠性。 四、复位信号输出与稳定 1. 复位信号生成 触发条件: 输入信号(LSOC_RST_L/ONOFF_L/MANUAL_RST_L)任一低电平。 电源电压(VIN)低于检测阈值(3.0V)。 输出特性:RESET*(引脚6) 为低电平有效信号,直接控制下游电路复位。 2. 输出滤波 C5125(10μF,25V X5R-CERM):大容量电容,抑制输出信号的电压波动,确保复位信号上升/下降沿平滑。 C5126(0.01μF,10V X5R-CERM):高频滤波电容,消除高频噪声,避免误触发下游电路。 3. 负载驱动 输出信号 PP3V3_S5_AVREF_SMC 连接至系统其他模块(如SMC控制器),通过阻抗匹配的PCB走线(MIN_LINE_WIDTH=0.4mm)确保信号完整性。 五、关键元件参数设计逻辑 元件 参数 作用 R5127 1/16W, 5% 限流保护(NOSTUFF未焊时断开),匹配不同电源版本(桌面版/移动版)的电流需求。 C5127 4.7μF, 6.3V 电源去耦,滤除低频纹波,确保U5110供电稳定。 C5120 0.47μF, 10V 滤波AVREF_3V3,保证电压检测基准精度。 R1510 100kΩ, 1/20W 上拉VIN至AVREF_3V3,提供稳定的电压检测参考。 U5110 VREF-3.3V 集成电压监控与复位控制,支持多源复位触发,提升系统可靠性。 六、整体工作流程 正常工作状态: VIN(AVREF_3V3经R1510上拉)高于3.0V,U5110不触发复位,RESET*保持高电平。 外部复位信号(LSOC_RST_L/ONOFF_L/MANUAL_RST_L)均为高电平,MR1*/MR2*不同时为低,无手动复位。 复位触发场景: 电源欠压:VIN降至3.0V以下,U5110内部比较器翻转,输出RESET*低电平。 外部复位:任一外部复位信号(LSOC_RST_L/ONOFF_L/MANUAL_RST_L)拉低,直接激活复位。 手动复位:MR1和MR2同时拉低,触发独立手动复位功能。 复位释放: 故障排除后,输入信号恢复高电平,VIN回升至3.0V以上,C5125/C5126滤波后,RESET*由低转高,系统复位结束。 七、设计注意事项 PCB布局:GND_SMC_AVSS需就近连接至系统地平面,减少噪声耦合;AVREF_3V3走线需独立,避免与其他电源干扰。 元件替代:NOSTUFF标记的R5127若删除,需确认电源版本匹配(仅适用于3.42V输入);C5120/C5127需选用X5R/NP0等低ESR电容,确保滤波效果。 兼容性:支持桌面版(5V输入)和移动版(3.42V输入),通过电源版本自适应不同设备需求。 该电路通过多级滤波、多源复位触发和阈值电压监控,实现了系统复位的可靠性和鲁棒性,广泛应用于需要稳定电源管理的嵌入式系统
